Parker派克PVL-B22系列可堆叠系列气动阀

　　将高流量阀与10或15mm DIN C先导电磁阀堆叠在一起。 轻质塑料主体采用推入式或螺纹连接。 堆叠式气动阀具有模块化进气和排气设施。这个我们一般叫Parker派克气动阀岛。

　　PVL-B22 : 可堆叠系列 – 传统接线

　　PVL-B2系列堆叠系统允许将多个阀门组装成一个堆叠。 电源连接在单个或双头/尾组上。 提供了两个常见的排气通道。

　　每个Parker派克阀门上的出口端口 2 和 4的连接可以通过 G1/8'' 螺纹管或 6 或 8 毫米外径的即时管接头来完成。 使用 15 毫米 - 3 针 - 8 毫米间距的 DIN C 型连接器插头或夹式连接器对每个螺线管进行电气连接。 每个堆栈组件都可以处理单电磁阀或双电磁阀的任意组合

　　PVL-B22 - 阀门模块

　　配备 10mm - 24Vdc - 1W 先导电磁阀 – LED 指示灯 – 引脚向下*

　　Parker派克PVL-B22系列可堆叠系列气动阀其他型号：

　　10 mm 先导电磁阀电夹连接器：

P8LW021C、P8LW021C02、P8LW021C04、P8LW021C08

PVL-B22 - 阀门模块（配备 15mm DIN C 型（8mm 间距） - 24 Vdc - 1,2W 先导电磁阀 - 引脚向上）：

PVL-B2216062C2、　PVL-B2216082C2、　PVL-B2216182C2、　PVL-B2236062C2、　PVL-B2236082C2、　PVL-B2236182C2、　PVL-B2256062C2、　PVL-B2256082C2、　PVL-B2256182C2、　PVL-B2226062C1、　PVL-B2226082C1、　PVL-B2226182C1、　PVL-B2276062C2、　PVL-B2276082C2、　PVL-B2276182C2、　PVL-B2286062C2、　PVL-B2286082C2、　PVL-B2286182C2、　PVL-B2296062C2、　PVL-B2296082C2、　PVL-B2296182C2

PVL-B22 - 阀门模块（不带先导电磁阀 - 包括 2 个先导电磁阀安装螺钉）

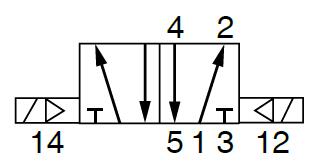

用于 15mm DIN C 型（8mm 间距）引脚 UP 或引脚 DOWN 先导电磁阀符号 说明 连接 W

PVL-B221606、 PVL-B221608、 PVL-B221618、 PVL-B223606、 PVL-B223608、 PVL-B223618、 PVL-B225606、 PVL-B225608、 PVL-B225618、 PVL-B222606、 PVL-B222608、 PVL-B222618、 PVL-B227606、 PVL-B227608、 PVL-B227618、 PVL-B228606、 PVL-B228608、 PVL-B228618、 PVL-B229606、 PVL-B229608、 PVL-B229618。

头尾套件 – 中间供应模块

PVL-B1719

　　PVL-B1729

　　PVL-B1818

　　PVL-B1828

　　PVU-LBB118

　　Parker派克PVL-B22系列可堆叠系列气动阀

　　Parker派克气动阀的各种组合搭配使灵活性这一主题更加凸显。这种方法是将几个内联阀装配成一个阀岛，而客户则会因为简单的集中进气和排气而受益。对客户来说，这意味着安装的简化，因为现在只需要一根管子就可以实现进气和排气，从而降低安装的复杂程度、节约安装时间。派克通过各种气动应用实践积累了丰富的经验以及深厚的应用知识储备。派克的工程师时刻牢记这一优良传统，在设计PVL-B2时，将为客户提供了交流和直流电压两种可选电压，因此阀岛能广泛地适用于各种不同的工业项目。
　　很多客户的应用都要求结构紧凑的微小型解决方案，因为现在的安装空间变得越来越小，而从尺寸的角度来讲，PVL-B2系列内联阀则为客户们提供了一种理想选择 －通过设计优化使阀岛安装空间达到最小。这种设计能够帮助客户缩小阀门安装柜的尺寸。更重要的是，新型阀门对嵌入式移动应用来说堪称WAN美，因为新阀门由轻质型材料制造，能够确保移动应用真正地保持较强的机动能力。
　　遵循内在灵活性的制造哲学，新型阀门甚至可以根据具体安装环境的不同提供两种可供选择的电气控制方案。在无腐蚀性环境下，可以选用10mm 24Vdc IP40型电气连接方式，而在侵蚀性较强的环境下安装时，可选用15mm DIN C IP65电气连接（多种电压选项）的方式安装阀门。
　　PVL-B2系列阀门可以被组合为阀岛，进气可以只接到首端或尾端，也可以同时接到首尾两端，当然共用的排气通道有两个。如果是要优化阀的流量，那么有三个气口可供选择，适用于最大50 mm孔径的气缸；6或8 mm 气管快插接头以及G1/8''螺纹管都可以安装。根据气缸孔径、端口尺寸、配管尺寸及其他相关因素，使用新阀门后气缸速度可超过1 m/s。
　　可以用15 mm三脚8 mm间距的 DIN C型连接器插头为每个电磁阀通电，如果对重量和尺寸有限制要求，那么也可以选用IP40夹连器，夹连器是一个不错的选择，因为装配快捷，所以能节省不少劳力。每一个堆叠总成都能控制所有单或双电磁气动阀。更重要的是，新型PVL-B2系列能*兼容派克之前的PVL-B和PVL-C系列阀门产品。
